在光伏發電的各種技術中,已經走過了近30年發展歷程的聚光光伏(concentrated PV,簡稱CPV)技術,目前看來,仍然是一個較不起眼的技術路線。
聚光光伏技術發展的標志性事件,是1976年美國Sandia國家實驗室制作了第一架聚光光伏發電設備原型機。
從一開始,人們對聚光光伏技術感興趣的主要原因,是其具有降低成本的巨大潛力。但具有諷刺意味的是,在走向市場化的過程中,聚光光伏卻因相對高昂的成本,一直為批評者所詬病。
隨著平板晶硅光伏系統成本的一路下降,也由于聚光光伏自身存在的一些問題,截至2014年,曾經一度火熱的聚光光伏公司,幾乎已全軍覆沒。
那么,聚光光伏技術還有前途嗎?
什么是聚光光伏
與其他光伏發電技術路線一樣,聚光光伏也是通過光電轉換材料的光伏效應實現發電。其所使用光電轉換材料,可以是晶硅材料,也可以是其他光電材料。這一技術的要點在于,利用光學聚焦裝置把太陽光集中到一小片光電材料上,以此節省昂貴的半導體材料,達到同樣的陽光利用效率。與一般直覺認識所不同的是,聚光技術僅僅是增大了光的能量密度,并不意味著能量的放大。
這樣一樣,聚光光伏就出現了一些與一般光伏不太一樣的情況。
首先,因為光學系統一般只能對直射光或者平行光進行聚焦,盡管太陽光照射到地球時可以認為是平行光,但到達地面的陽光,卻有一部分是經過散射、反射或者漫反射到達的,這部分陽光就無法為聚光系統所利用。通常情況下,直射陽光成分占總輻射的85%(因不同地區而異)。
其次,因為要保持聚光系統正對著太陽,跟蹤系統就成為聚光光伏必不可少的重要部件。傳統上,光伏發電設備不帶轉動部件一度被認為是光伏發電的一大亮點,但隨著跟蹤系統技術的進步和成本下降,更最重要的是可靠的增加,因此其他光伏技術帶跟蹤器的方案也慢慢的被行業接受。
再者,在使用的光電材料上,早期的聚光光伏仍然使用晶硅材料,但隨著其他更高光電轉換效率材料的發展和聚光比的提高,III-V族砷化鎵系列的半導體多結材料慢慢成為聚光光伏使用的主流材料,而晶硅材料在聚光比提高以后無法承受高密度的光照,僅停留在低倍聚光上應用。因此,聚光光伏又分為低倍聚光(LCPV)和高倍聚光(HCPV)。本文后面談到的聚光光伏,特指高倍聚光。
作為光電轉換材料,III-V族砷化鎵材料因其優異的熱學、光學特性,以及抗太空輻射和重量輕(砷化鎵本身就是薄膜材料),因此首先在衛星上得到了應用。衛星上為設備供電的光伏板已經由硅太陽能電池板替換成更輕便、光電轉換效率更高的砷化鎵電池板。值得一提的是,砷化鎵是一種重要的半導體材料,在微電子等領域有極其重要的應用。西方國家長期對我國進行技術封鎖,包括限制材料生長設備的進口。
因為砷化鎵材料相對硅材料而言比較昂貴,因此,砷化鎵系列材料應用于聚光光伏以后,聚光比必須要設計得很高,以平衡材料的成本?,F在主流的高倍聚光系統一般在500~1000倍甚至更高。
但是,更高的聚光比又帶來新的問題。聚光比提高以后,光能量密度更高,芯片的電流密度增大,散熱問題顯得更加突出。同時,更高的聚光比對跟蹤系統的精度提出了更高的要求,現在一般要求跟蹤精度在0.5度以內,由此跟蹤器的長期穩定性和可靠性又成了新的課題。所有這些問題,都加劇了聚光光伏的成本壓力。
順便提一下,也正因為砷化鎵材料首先是在空間上得到應用,因此高倍聚光有時也被稱為是太空技術的地面應用。這也解釋了早期進入高倍聚光光伏領域的是些什么機構,比如波音公司的光譜實驗室、美國Emcore公司等,他們是為美國太空計劃提供空間電源的單位,國內的上海811所、天津18所,甚至德國的Azur也是一樣的性質。
日漸凸顯的競爭優勢
事情總是具有奇妙的兩面性。砷化鎵帶來聚光光伏系統成本提高的同時,也帶來了光電轉換效率提升的新希望。
根據文獻報道,聚光光伏電池的效率每年提升大約為0.9%。2014年,多結半導體(基于砷化鎵材料系列)電池的轉換效率已經達到了46%,其組件效率也到達了36.7%。這還遠遠未達到其理論上的光電轉換效率上限(~70%)。
而與此同時,現在的硅基光伏卻已經非常接近實驗室和理論轉換效率了(28%)。
從成本上來說,由于高倍聚光系統設計普遍采用高聚光比的緣故,砷化鎵材料在整個聚光系統中的成本比例僅為10%左右。而近幾年來,聚光光伏系統的成本下降十分顯著,這包括電池接收器封裝、模組組裝、跟蹤器、光學系統等幾個核心部件。
由于砷化鎵材料在民用市場特別是LED (發光二極管)中的廣泛應用,大大帶動了其成本的下行。跟蹤器也逐漸在平板光伏系統中得到更多應用,其可靠性開始得到認可。光學系統上高倍聚光的主流是采用菲涅耳平板透鏡的設計,大多采用廉價的PMMA材料。
因為高倍聚光的市場還不大,價格信息不透明。但是樂觀的估計表明,現在整體設備價格應該非常接近于平板硅基太陽能電池。加上同等裝機容量的聚光光伏系統比固定安裝式平板系統多40%以上的發電量(不是轉換效率高,是因為帶跟蹤系統),在陽光充沛地區,其平準化電力成本(LCOE或度電成本)已經和普通固定式平板光伏在一個水平了。
影響市場擴大的因素
首先,是應用區域的限制。前文提到,因為聚光光伏的技術特點,只有直射陽光能被利用,在陽光充沛、直射陽光成分高的地方,聚光光伏才能體現出優勢。
一般認為,在直射陽光要達到2000kWh/m2/a的地方,使用高倍聚光的度電成本才可以與平板光伏比擬。在國內,目前適合聚光光伏的區域只能優先考慮西藏和西北的一類陽光資源地域。
其次,聚光光伏要形成一定的產能,才能有效的降低系統設備成本。

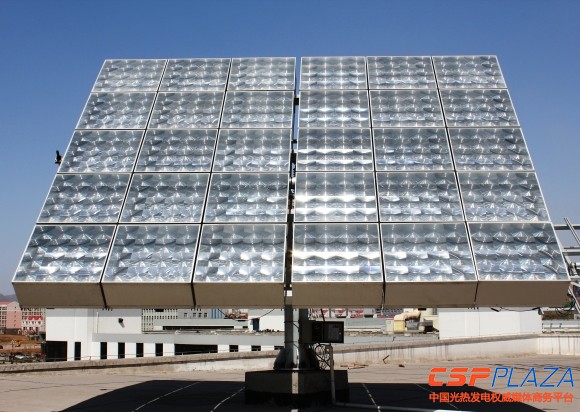

再者,聚光光伏的設計各個廠家都不一樣,難以形成外觀、技術規格上的統一標準,這也影響了其市場推廣。不過,現在采用多結半導體芯片、菲涅耳透鏡點聚焦、被動散熱、雙軸高精度跟蹤器等,已經形成高倍聚光光伏的主流設計。
目前,看起來似乎是多晶硅、單晶硅光伏產品占據了絕大部分的光伏市場,但是必須認識到,光伏本質上還是一種處于不斷進步中的技術。除了硅基材料以外,還有CIGS、CdTe、GaAs、鈣鈦礦甚至有機太陽能材料,等等。美國第一太陽能公司憑借CdTe薄膜組件甚至一度成為全世界出貨量最大的光伏組件公司。另外,不同的太陽能技術路線,也有其適合的應用市場,在大型荒漠地面電站,聚光光伏就比平板太陽能有優勢。
在談論聚光光伏的時候,人們經常使用平準化電力成本(LCOE)一詞,有時候則是用度電成本。
這表明了聚光光伏一開始就是沖著平價上網的目標而來的。而聚光光伏產品生產過程的低能耗也常常被提起,其能源回報期在6個月左右,這也低于一般多晶硅產品兩年左右的能源回報期。
聚光光伏在其發展的近30年間,出現了大大小小幾十家公司,包括一些集團公司下的子公司和上市公司下的事業部,但一直沒有出現過一家獨立的上市公司。
由于晶硅光伏產品成本一路下降,截至2014年為止,聚光光伏公司幾乎全軍覆沒,其市場化進程遭到嚴重挫折。
未來能否脫穎而出
對于處于小眾市場地位的聚光光伏,還有機會脫穎而出嗎?
與其他光伏技術不同,聚光光伏基本上是一個系統集成的光伏設備。從材料到接收器部件,各個廠家之間差異并不大。一旦跟光學系統合在一起,不同的光學設計理念、不同的聚光比以及不同的散熱方案,導致最后形成的模組結構五花八門,甚至各個廠家的規格、尺寸都很難一致。最后,結合到大大小小不同的跟蹤器,則加劇了聚光光伏產品的差異化表現。
因此,既然是一個系統集成的產品,一開始就要考慮跟蹤器的精度對光學系統設計的影響、散熱對聚
